Dunstabzugshaube mit Abluft: Planung und Montage mit Checkliste
André Eichler |
Sie planen eine Dunstabzugshaube mit Abluft oder möchten Ihre alte Haube ersetzen? Schauen Sie vor dem Kauf auf den Weg vom Gerät bis nach draußen. Passt der Anschluss der neuen Haube zum vorhandenen Rohr? Ist genug Platz für Bögen und Übergänge? Und passt der Mauerkasten zum Kanalsystem? Wenn Sie diese Fragen zuerst klären, können Sie Haube und Zubehör zusammen auswählen.
Was brauche ich für eine Dunstabzugshaube mit Abluft?
Sie brauchen eine für Abluft geeignete Haube, einen passenden Abluftkanal und einen geeigneten Auslass ins Freie. An der Außenwand übernimmt der Mauerkasten den Abschluss. Die Montageanleitung der Haube gibt vor, welchen Anschluss und welchen Abstand zum Kochfeld Sie einplanen müssen.
Mein Tipp für den Austausch: Fotografieren Sie das Typenschild der alten Haube, den Rohranschluss und den Mauerkasten. Mit diesen drei Bildern und den vorhandenen Maßen lässt sich leichter beurteilen, welche Teile weiterverwendet werden können.
Vor der Montage klären
Bei einer raumluftabhängigen Feuerstätte kann eine Ablufthaube gefährlichen Unterdruck verursachen. Klären Sie vor der Planung mit dem zuständigen Schornsteinfeger, unter welchen Bedingungen beide Geräte betrieben werden dürfen. Wand- und Dachdurchführungen sowie Arbeiten am festen Elektroanschluss gehören in die Hände der zuständigen Fachbetriebe.
1. Abluft oder Umluft: Was passt zu Ihrer Küche?
Eine Ablufthaube führt Kochdünste samt Feuchtigkeit über einen Kanal nach draußen. Das setzt einen geeigneten Weg ins Freie und eine geklärte Zuluft voraus. Bei Umluft strömt die gefilterte Luft zurück in den Raum. Die Feuchtigkeit vom Kochen bleibt in der Küche und wird durch Lüften abgeführt.
Abluft kommt infrage, wenn der Weg nach draußen technisch machbar ist und Sie den Auslass nutzen oder herstellen dürfen. Umluft ist eine Alternative, wenn ein geeigneter Abluftweg fehlt. Prüfen Sie bei Umluft am konkreten Modell, welcher Geruchsfilter oder welches Umrüstset benötigt wird.
Bei Abluft führt ein Kanal von der Haube bis zum Auslass ins Freie.
2. Haube, Anschluss und Abluftweg planen
Wo liegt Ihr Kochfeld? An der Wand kommen zum Beispiel Wandhauben infrage. Über einer Kochinsel können Inselhauben oder Deckenlüfter passen. Welche Geräte sich mit Abluft betreiben lassen und wohin ihr Anschluss zeigt, steht in den jeweiligen Produktunterlagen.
Diese Angaben brauchen Sie vor dem Kauf
Sie planen eine frei stehende Kochinsel? Im Vergleich für die Kochinsel sehen Sie, wie viel Platz Inselhaube, Deckenlüfter und Kochfeldabzug jeweils für den Einbau brauchen.
Am Gerät: Anschlussgröße und Anschlussrichtung, Maße der Haube und vorgeschriebener Abstand zum Kochfeld.
Auf dem Weg nach draußen: Länge, Zahl der Bögen und verfügbare Höhe in Schrank, Decke oder Verkleidung. Bei einem vorhandenen Kanal auch den kleinsten Querschnitt erfassen.
Am Auslass: Lage und Maße der Durchführung, Wandstärke und Anschluss des vorhandenen Mauerkastens.
Zeichnen Sie den Verlauf vom Gerät bis zum Auslass auf. Markieren Sie Stellen, an denen ein Bogen, ein Übergang oder eine Verengung nötig wäre. Gerade bei einem Haubentausch ist diese Skizze hilfreicher als der Rohrdurchmesser allein.
Rundrohre, Flachkanäle und passende Übergänge für die Abluftführung.
3. Wanddurchbruch und Mauerkasten vorbereiten
Bei einem neuen Wanddurchbruch prüft der Fachbetrieb die Lage von Leitungen, den Wandaufbau und den geeigneten Außenabschluss. In einer Mietwohnung oder einem Mehrfamilienhaus klären Sie bauliche Änderungen vorab mit der zuständigen Stelle.
Vergleichen Sie Rohranschluss, Einbaumaße, Wandstärke und die Anforderungen der Haube. Bei einem Modell mit motorischer Klappe prüfen Sie zusätzlich, wie die Klappe angesteuert und versorgt wird. Ob sich ein vorhandener Mauerkasten weiterverwenden lässt, hängt auch davon ab, ob seine Klappe frei öffnet und der Anschluss zum geplanten Kanal passt.
Die Maße des Wanddurchbruchs richten sich nach dem gewählten Außenabschluss und dem Wandaufbau.
4. Abluftrohr oder Flachkanal auswählen
Ein kurzes, möglichst gerades und innen glattes Kanalsystem hält den Strömungswiderstand gering. Ein Rundrohr bietet sich an, wenn genug Platz vorhanden ist. Ein Flachkanal kann sinnvoll sein, wenn die Leitung beispielsweise über einem Schrank oder in einer abgehängten Decke verlaufen muss.
Worauf kommt es beim Wechsel von rund auf flach an?
Orientieren Sie sich an den Vorgaben des Geräteherstellers und wählen Sie einen passenden Übergang aus dem Kanalsystem. Bei einem Flachkanal zählen der freie Innenquerschnitt, die Kanalform und die Übergänge. Die Außenmaße eines Flachkanals allein reichen für die Beurteilung nicht aus. Eine Verengung oder enge Bögen können die Förderleistung mindern und die Anlage lauter machen.
Wann spielt Kondenswasser eine Rolle?
In kalten Bereichen wie einem unbeheizten Dachraum kann feuchte Abluft im Kanal abkühlen. Lassen Sie für diese Strecke klären, wie Dämmung und Kondensatführung zum verwendeten System und zur baulichen Situation passen.
Ein unbeheizter Dachbereich sollte bei der Planung der Dämmung berücksichtigt werden.
5. Dunstabzugshaube montieren: Checkliste
Gehen Sie diese Punkte mit der Montageanleitung des konkreten Modells durch. Bei einem Austausch prüfen Sie den vorhandenen Kanal und den Mauerkasten, bevor die alte Haube abgebaut wird.
Unterlagen prüfen. Anschlussrichtung, Mindestabstand zum Kochfeld, Einbaumaße und Befestigungspunkte anhand der Geräteunterlagen abgleichen.
Einbausituation klären. Befestigungsgrund, Stromanschluss, Abluftweg und Außenabschluss mit den zuständigen Fachbetrieben abstimmen.
Teile zusammenstellen. Haube, Kanal, Bögen, Übergänge und Mauerkasten auf Kompatibilität und Vollständigkeit prüfen.
Gerät und Abluftweg montieren lassen. Die Haube nach Herstelleranleitung befestigen und die Kanalverbindungen mit den dafür vorgesehenen Bauteilen herstellen lassen. Arbeiten am festen Stromanschluss übernimmt eine Elektrofachkraft.
Funktion abnehmen. Lüfterstufen, Beleuchtung, Luftaustritt und Funktion der Klappe prüfen. Achten Sie auf ungewöhnliche Geräusche.
Einbaumaße und Anschlussrichtung vor der Montage mit der Geräteanleitung abgleichen.
6. Betrieb prüfen, Fehler eingrenzen und Filter pflegen
Die Haube zieht schwach: Prüfen Sie zuerst, ob der Fettfilter gereinigt werden muss. Lassen Sie bei anhaltendem Problem kontrollieren, ob die Außenklappe öffnet, der Kanal frei ist und die Zuluft zur Anlage passt.
Die Haube ist nach dem Umbau lauter: Notieren Sie, bei welcher Stufe das Geräusch auftritt. Übergänge, enge Bögen, eine klappernde Außenklappe oder eine Befestigung, die Schwingungen überträgt, kommen als Ursachen infrage.
Wasser tropft zurück: Lassen Sie den Verlauf des Kanals, kalte Teilstrecken und den Außenabschluss prüfen. Die passende Lösung hängt davon ab, wo das Wasser entsteht oder eindringt.
Fettfilter pflegen: Richten Sie sich bei Reinigung, Pflegeintervall und Spülmaschineneignung nach der Anleitung Ihrer Haube. Für einen Ersatzfilter hilft die genaue Modellbezeichnung. Filter im Sortiment ansehen.
Ob der Fettfilter in die Spülmaschine darf, steht in der Anleitung des Geräts.

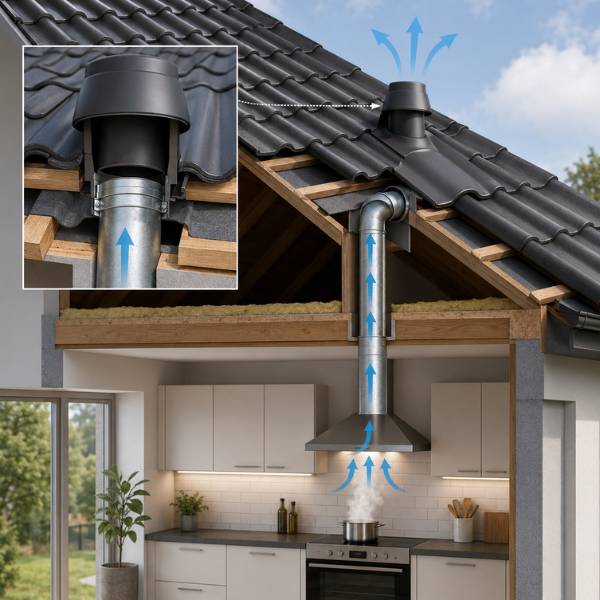

7. Abluft über das Dach und externe Motoren
Wenn die Abluft über das Dach geführt werden soll, stimmen Sie Durchführung, Dämmung und Kondensatführung mit dem Fachbetrieb ab. Planen Sie auch, wie zugängliche Teile für die Wartung erreicht werden können.
Ein externer Motor kann bei dafür vorgesehenen Hauben eine Option sein. Prüfen Sie vor dem Kauf die vom Hersteller freigegebene Kombination aus Haube, Motor, Steuerung und Einbauort. Das Geräusch in der Küche hängt auch vom Kanal und von der Befestigung ab.
Ein Dachlüfter ist eine mögliche Lösung, wenn Haube und Abluftsystem dafür ausgelegt sind.
8. Was kostet die Abluftmontage?
Beim Austausch an einem geeigneten vorhandenen Abluftanschluss fallen andere Arbeiten an als bei einem neuen Wanddurchbruch oder einer Dachdurchführung. Lassen Sie Haube, Kanalteile, Außenabschluss und Montage im Angebot getrennt aufführen. Fragen Sie auch nach Elektroarbeiten und möglichen Anpassungen an Möbeln, Wand oder Decke. So können Sie Angebote anhand derselben Leistungen vergleichen.
Der Montageaufwand hängt davon ab, welche Anschlüsse und Bauteile bereits vorhanden sind.
9. Einkaufsliste für Haube und Zubehör
Dunstabzugshaube mit passender Bauform, Breite und Abluftanschluss.
Glattwandiges Kanal- oder Rohrsystem mit den benötigten Bögen, Übergängen und Verbindern.
Mauerkasten für den Wandanschluss oder ein geeigneter Dachabschluss.
Modellabhängiges Zubehör und für das Kanalsystem vorgesehene Befestigungs- und Dichtteile.
Gleichen Sie die Liste mit dem Lieferumfang der Haube und dem Montageangebot ab. Bei vorhandenen Bauteilen lohnt sich die Frage, ob sie zum neuen Gerät und zum geplanten Abluftweg passen.
Bei einer vorhandenen Durchführung helfen die Maße bei der Auswahl des Außenabschlusses.
10. Beratung bei Nordsee-Küchen
Wenn Sie zwischen zwei Hauben schwanken oder den vorhandenen Kanal weiterverwenden möchten, schicken Sie uns das Haubenmodell, ein Foto vom Anschluss und eine Skizze mit den wichtigsten Maßen. Dann können wir mit Ihnen eingrenzen, welche Hauben und Zubehörteile für Ihre Einbausituation infrage kommen.
Für die Beratung helfen Fotos, Modellbezeichnung und die wichtigsten Maße.
Häufige Fragen zur Dunstabzugshaube mit Abluft
Ist die Montage einer Ablufthaube auch für Laien machbar?
Einfache vorbereitende Arbeiten können teilweise selbst erledigt werden. Wanddurchbruch, Dachausführung, Elektroanschluss und sicherheitsrelevante Punkte sollten jedoch von geeigneten Fachbetrieben oder einer qualifizierten Elektrofachkraft ausgeführt werden.
Welchen Durchmesser sollte der Abluftkanal haben?
Der Durchmesser sollte zu den Herstellerangaben der Dunstabzugshaube, zur Luftleistung und zur konkreten Abluftführung passen. Häufig werden 125 mm, 150 mm oder 200 mm verwendet. Reduzierungen sollten möglichst vermieden werden, weil sie Leistung und Geräuschverhalten negativ beeinflussen können.
Muss der Abluftkanal gedämmt werden?
Eine Dämmung ist besonders sinnvoll, wenn der Abluftkanal durch kalte oder unbeheizte Bereiche geführt wird, zum Beispiel durch Dachboden, Abseiten oder Außenwandbereiche. Sie kann helfen, Kondenswasserbildung und Wärmeverluste zu reduzieren.
Was ist ein Mauerkasten und wofür brauche ich ihn?
Ein Mauerkasten ist das Endstück des Abluftsystems an der Außenwand. Er führt die Abluft nach draußen und schützt den Kanal je nach Ausführung vor Zugluft, Rückströmung, Feuchtigkeit oder Insekten. Wichtig ist, dass der Mauerkasten zu Rohrdurchmesser, Luftleistung und Wandstärke passt.
Benötige ich einen Schornsteinfeger, wenn ich eine Ablufthaube installiere?
Wenn eine raumluftabhängige Feuerstätte wie Kamin, Ofen oder Gastherme vorhanden ist, sollte die Situation vorab mit dem zuständigen Bezirksschornsteinfeger und geeigneten Fachbetrieben abgestimmt werden.
Kann ich flexible Abluftschläuche verwenden?
Flexible Abluftschläuche sind in der Praxis oft ungünstiger als glatte Rohre oder Flachkanäle, weil Rillen den Luftstrom bremsen und Geräusche begünstigen können. Herstellerangaben und Einbausituation bleiben maßgeblich.
Wie hoch sollte die Dunstabzugshaube über dem Kochfeld montiert werden?
Die passende Montagehöhe hängt vom Gerätetyp, vom Kochfeld und von den Herstellerangaben ab. Die Montageanleitung des jeweiligen Modells ist verbindlich.
Was tun bei Kondenswasser im Abluftkanal?
Kondenswasser kann durch kalte Kanalbereiche, fehlende Dämmung, ungünstige Rohrführung oder unzureichendes Gefälle entstehen. In diesem Fall sollten Dämmung, Dichtheit, Rohrführung und Mauerkasten geprüft werden.
Kann die Abluft einer Dunstabzugshaube über das Dach geführt werden?
Ja, die Abluft kann je nach Gebäude auch über das Dach nach außen geführt werden. Dafür sind eine passende Dachdurchführung, eine geeignete Abdichtung, ein möglichst strömungsgünstiger Abluftweg und häufig ein Fachbetrieb erforderlich.
